[혼공학습단 11기] 혼공컴운 3주차 미션

기본 미션



1. P.185 확인 문제 3번

문제

3. 다음 설명을 읽고 SRAM에 대한 설명인지 DRAM에 대한 설명인지 쓰세요.
    [보기| SRAM, DRAM]

- 주로 캐시 메모리로 활용됩니다. [ (1) ]
- 주로 주기억장치로 활용됩니다. [ (2) ]
- 대용량화하기 유리합니다. [ (3) ]
- 집적도가 상대적으로 낮습니다. [ (4) ]



정답

1. SRAM
2. DRAM
3. DRAM
4. SRAM

해설

DRAM



dynamic RAM
저장된 데이터가 동적으로 변하는(사라지는) RAM
데이터의 소멸을 막기 위해 일정 주기로 데이터를 재활성화(다시 저장) 해야 한다
소비전력이 비교적 낮고, 저렴하고, 집적도가 높기에 일반적으로 사용하는 메모리



SRAM

static RAM
저장된 데이터가 변하지 않는 RAM
시간이 지나도 데이터가 사라지지 않음 (데이터를 재활성 할 필요 없음)
DRAM 보다 일반적으로 속도가 빠름
SRAM도 전원이 공급되지 않으면 저장된 내용이 날아간다

---

2. P.205 확인 문제 1번

2. P.155 확인 문제 4번

문제

다음 보기에 있는 저장 장치들로 저장 장치 계층 구조 도식도를 채우세요.
[보기| 메모리, 보조기억장치, 캐시 메모리, 레지스터]

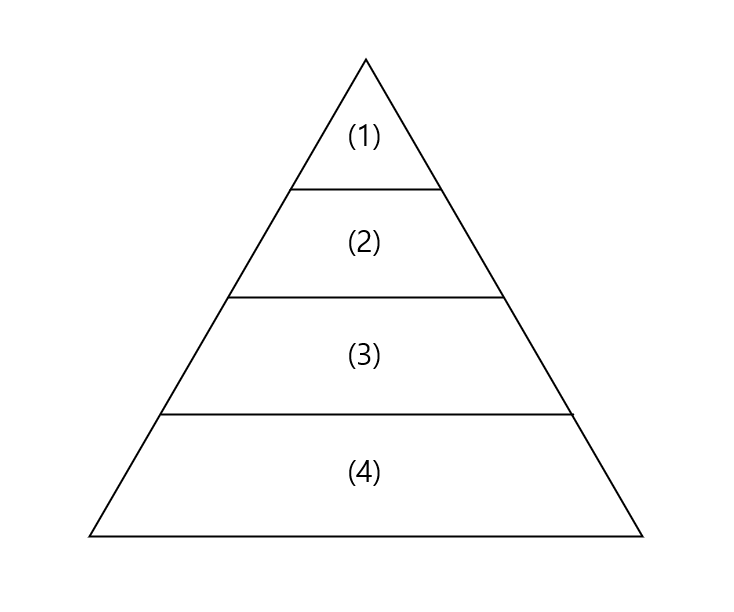

저장 장치 계층 구조 도식도



정답

1. 레지스터
2. 캐시메모리
3. 메모리
4. 보조기억장치

해설

메모리 계층 구조

처리속도와 용량에 따라 메모리를 나누어 둔 구조
일반적으로 처리 속도가 빠르면 가격이 비싸고 용량이 적고,
처리속도가 느리면 가격이 저렴하고 용량이 크다

가격이 비싼, 용량이 적은, 속도가 빠른 순서
레지스터 > 캐시메모리 > 메인 메모리 > 보조 기억 장치

---

선택 미션



Ch.07(07-1) RAID의 정의와 종류를 간단히 정리해 보기



RAID의 정의



여러 개의 물리적 보조 기억장치를 마치 하나의 논리적 보조 기억장치처럼 사용하는 기술



RAID의 종류



구성 방식에 따라 RAID 0~6으로 나뉨

- RAID 0 (striping)

같은 규격의 디스크를 병렬로 연결 (여러 디스크에 동시 접근)
데이터를 여러 갈래로 나누어 저장 (중복/백업 없음, 스프라이핑)
4개의 디스크로 구성된 RAID 0 → 입출력 속도가 4배 (이론적)
장애 발생 시 데이터 손실 → RAID 1, 5, 6과 함께 사용

• 하나 고장 나도 데이터 다 날아감
• 나누어 속도를 높이는 목적임
• 성능 향상 목적

- RAID 1(mirroring)

장애 복구 목적
하나의 데이터 2개의 디스크에 나누어 저장(장애 시 백업 디스크)
동일한 데이터가 여러 디스크에 복사 (미러링)
같은 크기의 디스크를 최소 2개 이상 필요 (짝수 개의 디스크로 구성)
같은 내요을 두 번 저장하기 때문에 속도가 느려질 수 있음

- RAID 2

오류 검출 기능: ECC (error correction code)를 별도의 디스크에 저장
비트별로 나누어 저장, 장애가 발생 시 ECC를 이용하여 데이터 복구
n개의 디스크에 대해 오류 교정 코드를 저장하기 위한 n-1개의 추가 디스크를 필요
RAID 1보다는 작은 저장 공간을 요구하지만 오류 교정 코드를 계산하는데 많은 시간을 소비하여 잘 사용되지 않음

• 데이터를 복사하지 않고 ECC만 가짐
• 1개가 고장 났을 때 ECC를 사용하여 3개 복구 가능 → ECC기법으로 1개 덜 사용 가능 (비용 절감)

- RAID 3

섹터 단위로 데이터를 나누어 저장
N-way 패리티 비트를 구성한 후 테이터 디스크가 아닌 별도의 디스크에 보관함으로써 장애 발생 시 오류를 복구
RAID 3에서 추가되는 디스크의 양은 4개의 디스크당 1개 정도
추가되는 디스크의 양은 적지만 N-way 패리티 비트를 구성하는 데 필요한 계산 량이 많음

• 복구 시간이 많이 걸리고 복구량이 적음
• raid2보다 안 좋음
• 복구 비용이 적음 ECC 적게 사용해서

- RAID 4

3과 유사하나 섹터가 아닌 블록 단위로 저장
데이터가 저장되는 디스크와 패리티 비트가 저장되는 디스크 (진한 초록)만 동작한다는 것이 장점
3과 마찬가지로 패리티 비트를 추가하기 위한 계산량이 많지만 추가되는 디스크의 양은 적음

- RAID 5

패리티 비트를 여러 디스크에 분산하여 보관함
패리티 비트 디스크의 병목 현상을 완화
한 디스크에 장애가 발생하면 다른 디스크에 있는 패리티 비트를 이용하여 데이터를 복구할 수 있음

- RAID 6

5와 같은 방식, 패리티 비트가 2 → 디스크 2개의 장애를 복구
패리티 비트를 2개씩 운영하기 땜누에 RAID 5보다 계산량이 많고 4개의 디스크당 2개의 추가 디스크가 필요하다는 단점, 비용이 큼
